厦门实验室手动立式辊压机 轧制厚度可调节
产品规格
1.产品简介:本机主要适用于实验室内电池材料的手动轧制。尤其适合于清洁能源材料锂电池极板的减薄和增大密度。本机采用齿轮传动,实现对辊压制,轧制厚度可调节,使用方便。
2.主要特点:
轧辊硬度高,并且表面镀硬铬处理,硬度可达HRC62 并防锈。
采用斜块调整压片间隙,自锁性好,调节精度高。数显表显示精确直观。
辊轧精度高,辊子圆柱度≤±2um.
立式设计,方便片带材料的入料轧制。
采用齿轮啮合转动,实现对辊压制。
压片厚度、速度可调节,外形精致美观。
体积小,操作简便,使用灵活快捷。
3.工作过程及调试说明
辊轧操作:把材料放入两辊之间,手动摇转手摇柄,齿轮啮合驱动两辊子转动实现对辊轧制。
辊轧间隙调节:采用斜块调整压片间隙,自锁性好,旋转左右的调节手轮即可调节间隙,数显表数值显示,直观方便。
4.技术参数
型号 |
TOB-SG-100L |
TOB-SG-200L |
辊子直径 |
2-Φ100mm |
|
辊子圆柱度 |
≤±2um |
|
辊子硬度 |
HRC62 |
|
辊子光洁度 |
0.4以上 |
|
轧制厚度 |
0~2mm 间隙可调节 |
|
压片宽度 |
0~100mm |
0~200mm |
压辊放置 |
竖直放置 |
|
操作方式 |
手动 |
|
进料速度 |
0~40mm/s根据手摇运转速度而定 |
|
外型尺寸 |
L360mm*W200mm*H350mm |
L460mm*W200mm*H350mm |
设备重量 |
45KG |
70KG |
5.标准配置:内六角扳手一套,数显表2件,塞尺1把。
6. 保养方法及注意事项
(1)保养方法
1)每次工作前要用柔软的布片沾酒精仔细擦拭两轧辊表面,保持清洁。
2)齿轮运动部位加油润滑,保持运动顺畅。
3)禁用气泵吹扫,以防灰尘进入轴承内影响使用精度。
4)若长时间不使用时,将轧辊表面擦拭干净,表面要喷涂防锈油保护辊面不受侵蚀。
5)定期检查机器各部位的螺钉,螺母,销钉等紧固件进行检查,防止松动,杜绝机器质量事故及人身事故。
6)调节辊轧间隙时,两侧小手轮要均衡调节,以免损坏其它零件,调节好后可将百分表取下,以免在生产使用中误碰坏损伤。
(2)注意事项
1)运行过程中严禁将手及其它部位伸到轧辊、齿轮传动的工作危险区域而产生人身伤害,操作时不允许两人或以上人员操作以免产生误伤。(齿轮传动部位都设有防护罩及危险标识)
2)擦拭辊筒时应站在操作面后面擦拭,严防擦机布和手的卷入,造成人身和机器的伤害;
3)严禁戴手套擦拭转动的机器。
4)操作者必须穿紧身衣服,长发者必须戴工帽。
5)外技术人员和外指定人员不能任意拆卸和调试设备。

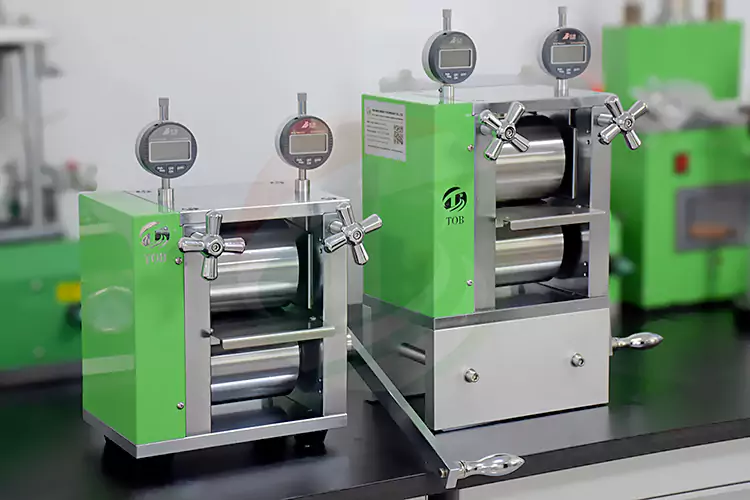

产品图片
