采用狭缝挤压方式进行涂覆(可选用刮刀涂覆、四面制膜器涂覆、线棒涂覆等涂覆工艺)。主要用于锂电池基片，太阳能光电膜和聚合物导电膜，OLED等领域的片式基材的表面涂覆。
品牌:
TOB货号:
TOB-JYCM-250/800订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:
厦门800mm 长 可定制实验室台式挤压平板涂覆机 电池极片涂布机
产品规格
采用狭缝挤压方式进行涂覆(可选用刮刀涂覆、四面制膜器涂覆、线棒涂覆等涂覆工艺)。主要用于锂电池基片，太阳能光电膜和聚合物导电膜，OLED等领域的片式基材的表面涂覆。
2.主要特点
采用挤压式涂覆工艺，涂覆精度高、一致性好；
注射泵供料，供料系统密闭，无外界干扰，涂料需求及浪费少；
涂覆基板为真空吸板，内置真空泵；
涂覆模具及供料系统拆卸、清洗方便；
采用大面积均匀加热，确保腔体内高精度匀温；
平板式涂覆，电机驱动刮刀涂覆，涂布速度稳定可调；
可在手套箱内使用，操作便捷外形尺寸小，可节约空间；
PLC.触摸屏控制，设备参数调节、存储、控制方便快捷；
3. 技术参数
|
涂布方式 |
挤压平板涂覆机，标配：TOB-JY100制膜器，TOB-ZCB-01柱塞泵供料装置 |
|
|
型号 |
TOB-JYCM-250 |
TOB-JYCM-800 |
|
涂布行程 |
250mm左右，行程在触摸屏内无级设置调节 |
在0～800mm之间可调整行程 |
|
涂覆驱动 |
电机驱动，涂覆速度在触摸屏内无级设置调节 |
|
|
涂膜速度 |
0.5～20mm/秒 |
0～120mm/秒 |
|
真空板： |
带真空铝平板 |
|
|
真空板尺寸 |
L365mm×W200mm×H32mm |
L900mm×W350mm×H32mm |
|
刮刀厚度可调范围 |
0～5mm可调 |
|
|
注射容量 |
不锈钢注射针筒（Max：60ml） |
|
|
供料速度 |
0.05-5mm/s（注射筒活塞速度） |
|
|
精度 |
±3μm，可选表显 1μm 千分表 |
|
|
加热烘干系统 |
室温～130℃,数显温度控制器,精度±1℃ |
|
|
电源 |
220V/50Hz |
|
|
重量 |
65KG |
140KG |
|
外形尺寸 |
L560mm×W420mm×H370mm |
L1000mm×W450mm×H320mm |
|
含无油真空泵1台内置 |
||
4.操作规程
（1）将极片放在真空板上，启动电源，开启真空，极片吸附在真空板上；
（2）将涂膜器放在极片上；
（3）开启涂膜，涂膜装置自动推动涂膜器行走，自动涂膜；
（4）取出涂膜器和推杆，盖上发热盖，设定加热温度和时间，进行加热烘干；
（5）烘干完成后，翻开发热盖，取出涂膜好的极片，将涂膜装置复位完成；
5.保养方法及注意事项
每次工作前要用柔软的布片沾酒精仔细擦拭涂膜头，机身，保持清洁。
涂膜头，微分器等高精度部位使用勿碰撞，轻拿轻放，微分器调节时左右要对称均匀调。
定期检查各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝产品质量事故。

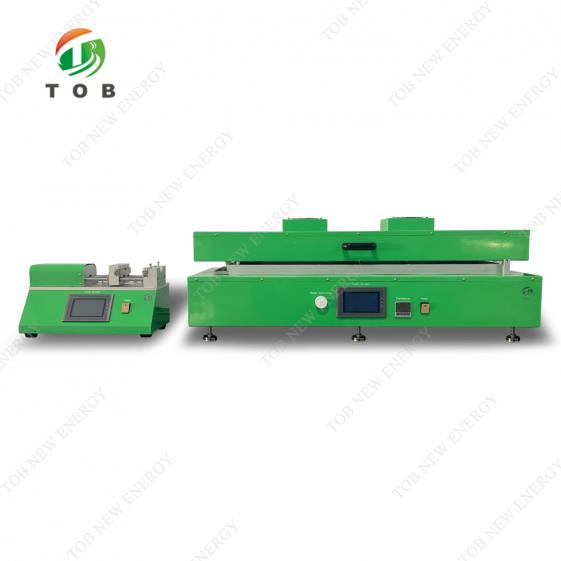

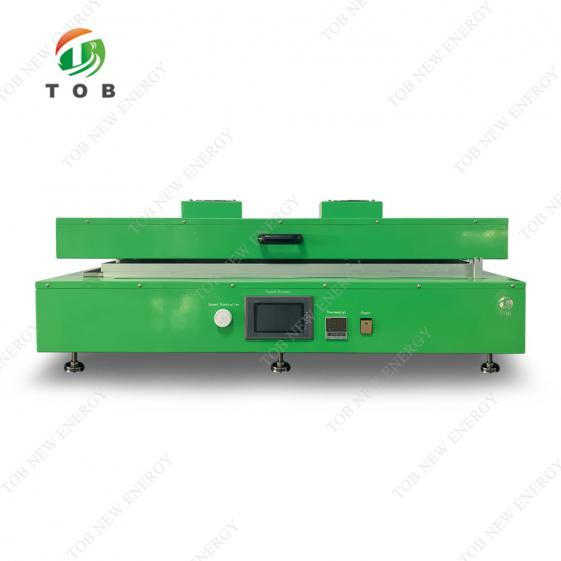

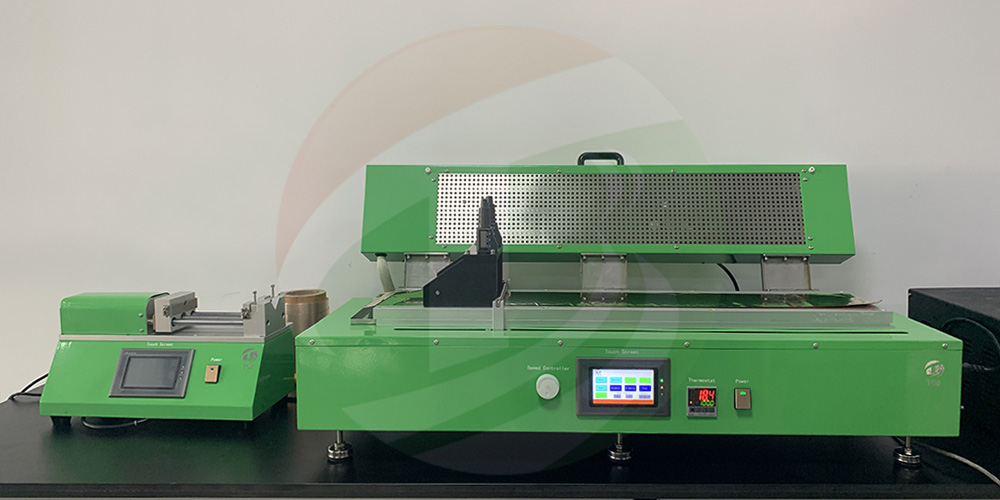

产品图片
