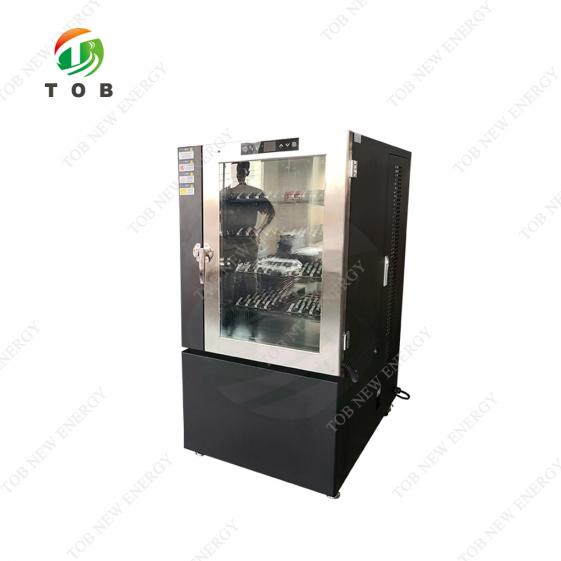

新能源软包聚合物电池及扣式电池的恒温试验。
品牌:
TOB货号:
TOB-HW-200-160CH订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:
厦门
产品应用
新能源软包聚合物电池及扣式电池的恒温试验
电子、电工、仪表、材料、半导体等生产企业对非易燃、非易爆物品进行恒温试验
环保、农畜、水产科研院校及生产等对水体分析、细菌、霉菌、微生物培养、保存、植物栽培、育种试验的恒温试验
产品规格
型号:TOB-HW-200-160CH
容积、尺寸及重量 |
|
标称内容积 |
200L |
内箱尺寸 |
W500 mm×D500 mm×H800 mm |
外形尺寸 |
W700 mm×D1200 mm×H1500 mm |
设备净重 |
约220kg |
性能 |
|
测试环境条件 |
环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下(空载) |
温度范围 |
0~60℃ |
温度波动度 |
≤1℃(空载、温度稳定时) |
温度偏差 |
±2.0℃(空载、温度稳定时) |
升温时间 |
25℃→60℃ ≤30 min |
降温时间 |
25℃→0℃ ≤50 min |
结构特征 |
|
保温围护结构 |
外壁材料:优质冷扎钢板,表面喷塑及烤漆处理 内壁材料:不锈钢板SUS304 箱体保温材料:聚氨酯发泡(保温厚度50mm) |
空气调节通道 |
轴流风机、加热器、蒸发器 |
试验箱标准配置 |
引线孔(配软胶塞):φ50mm 4个(位于箱体后侧) 脚轮:4个(带刹车) 样品架:电绝缘样品架4层,承重(均布):10kg/层 照明:LED照明灯 |
控制面板 |
触摸式控制按钮 |
加热器 |
不锈钢加热管 加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器) |
制冷系统 |
|
制冷压缩机 |
全封闭活塞压缩机 |
冷却方式 |
风冷式 |
节流装置 |
毛细管 |
制冷剂 |
R134a |
焊接工艺 |
充氮保护焊接 |
电气控制系统 |
|
控制器 |
LED数显+触摸键式控制器 |
设定方式 |
触摸键式 |
控制方式 |
强制循环通风平衡调温法。控制系统根据设定温度值通过PID自动运算输出结果控制加热器的输出量,从而达到动态平衡 |
通信方式 |
以太网标准接口 |
温控模块 |
自主研发(经高低温冲击、震动及EMC等相关可靠性性能检测) |
电池检测设备及测试互联 |
|
检测设备 |
最多20个单元共160CH |
中位机 |
最多2个 |
网络交换机 |
1个 |
安全保护装置 |
||
试验箱 |
漏电保护、短路保护及循环风机运行异常等 |
|
其他配置 |
||
电源线缆 |
(单相+保护地线)电缆1条 |
|
总电源漏电断路器 |
单相+保护地线 |
|
运输 试验箱为整体式,整体运输 |
||
尺寸 |
最大运输尺寸(不含包装): “参见外形尺寸” |
|
使用条件 由用户保证下列各项条件(设备供电线路安装由用户负责) |
||
安装场地 |
地面平整,平整度≤5mm/2m 通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间,设备开箱门处应留有箱门能任意正常开关的空间,且设备箱门的正前方不能有其它物件 |
|
环境条件 |
温度:5℃~35℃;相对湿度:≤85%;气压:86kPa~106kPa |
|
供电条件 电源 电源 容量 最大 电流 |
AC(220±22)V (50±0.5)Hz 单相+保护地线 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立供本设备使用 6kW 30A |
|
其它 |
试验过程中打开试验箱的门,会造成箱内的温度波动 |
|
电池规格及放置方式 |
||
电池规格 |
扣式电池或软包电池 |
|
电池放置方式 |
四层放置(每层最多可放置40颗扣式电池) |
|
样品架形式及电池固定方式(样品架可根据需要定制) 样品架采用电绝缘的电木材质 |
|
